Beim Alu-U-Profil entscheidet das lichte Innenmaß, nicht das Außenmaß. Wer eine Platte, eine Leitung oder eine Kante einfassen will, misst das Bauteil und rechnet ein bis zwei Millimeter Spiel dazu. Die Angabe 20x20x2 beschreibt dagegen die Außenkontur samt Wandstärke. Wer beide Maße verwechselt, bestellt ein Profil, das nicht passt.
- Wofür verwendet man ein Alu-U-Profil im Elektro- und Innenausbau?
- Wie misst man ein Alu-U-Profil richtig aus?
- Welche Abmessung und Wandstärke passt zu welcher Aufgabe?
- Wie befestigt man ein U-Profil, ohne dass es sich verzieht?
- Woher bekommt man Alu-U-Profile in der passenden Länge?
- Fazit
- Häufige Fragen zu Alu-U-Profilen
Genau dieser Fehler ist in der Praxis der häufigste Grund für Fehlkäufe bei Profilen. Dieser Beitrag erklärt Schritt für Schritt, welches Maß Sie wirklich messen müssen, wie viel Spiel Sie einplanen und welche Profilgröße zu welcher Aufgabe passt.
Wofür verwendet man ein Alu-U-Profil im Elektro- und Innenausbau?
Alu-U-Profile lösen im Elektro- und Innenausbau vor allem Aufgaben der Abdeckung, Einfassung und Führung. Typische Einsatzfälle sind:
- Abdeckung von Aufputzleitungen: Leitungen auf Putz, etwa eine Wallbox-Zuleitung in der Garage oder eine Nachrüstleitung im Treppenhaus, lassen sich mit einem U-Profil sauber abdecken.
- Blenden an Unterkonstruktionen: Vorgehängte Decken, Verkleidungen und Träger erhalten mit U-Profilen einen sauberen Sichtabschluss.
- Einfassung von Platten und Schnittkanten: Holz-, Glas- oder Kunststoffplatten bekommen eine geschützte, optisch ruhige Kante.
- Führung für Schiebeelemente: Leichte Türen, Einschübe oder Verkleidungspaneele laufen im U-Profil geführt.
- Abschlüsse an Durchbrüchen: An Kabelaustritten und Wanddurchbrüchen schließt das Profil die Kante sauber ab.
Aluminium eignet sich für diese Aufgaben besonders gut, weil es nicht rostet. An der Luft bildet das Metall von selbst eine dünne, schützende Oxidschicht, die vor weiterer Korrosion bewahrt. Hintergrundwissen zu den Werkstoffeigenschaften von Aluminium stellt der Branchenverband Aluminium Deutschland bereit.
Wie misst man ein Alu-U-Profil richtig aus?
Das U-Profil wird immer vom zu fassenden Bauteil her gedacht: Bauteilmaß messen, Spiel addieren, daraus das lichte Innenmaß bestimmen. Erst danach wählen Sie das Profil aus dem Sortiment. Wer sich nach dem Ausmessen direkt Alu-U-Profile im beliebigen Längenzuschnitt liefern lässt, spart sich den eigenen Sägeschnitt auf der Baustelle.
Außenmaß und Wandstärke verstehen
Die übliche Katalogangabe wie 20x20x2 beschreibt die Außenkontur: 20 Millimeter Außenbreite, 20 Millimeter Schenkelhöhe und 2 Millimeter Wandstärke. Die Wandstärke gehört zwingend zur Angabe. Eine Bestellung mit der Notiz „20×20“ ist keine vollständige Abmessung, denn ohne Wandstärke bleibt offen, wie viel Raum im Profilinneren tatsächlich bleibt.
Die zulässigen Maßtoleranzen stranggepresster Aluminiumprofile sind in der DIN EN 755-9 geregelt. Für die Praxis heißt das: Auch genormte Profile weichen minimal vom Sollmaß ab, was beim Einplanen von Spiel automatisch berücksichtigt wird.
Lichtes Innenmaß als eigentliche Bestellgröße
Das lichte Innenmaß ist der Abstand zwischen den Innenseiten der beiden Schenkel. Es ist das Maß, in das Ihr Bauteil hineinpassen muss, und damit die eigentliche Bestellgröße beim Einfassen. Rechnerisch ergibt es sich aus dem Außenmaß minus zweimal Wandstärke: Ein 20x20x2-Profil hat also ein lichtes Innenmaß von 16 Millimetern.
Wer stattdessen das Außenmaß als Bezug nimmt, bestellt zwei Millimeter zu klein. Die Platte passt nicht, das Profil geht zurück, das Projekt verzögert sich. Deshalb gilt als klare Regel: Beim U-Profil ist das lichte Innenmaß die Bestellgröße, alles andere führt zu Fehlkäufen.
Wie viel Spiel braucht das Bauteil?
Planen Sie zum Bauteilmaß ein bis zwei Millimeter Spiel hinzu. Eine 8 Millimeter starke Platte braucht also ein Profil mit etwa 9 bis 10 Millimetern lichtem Innenmaß. Zu wenig Spiel führt dazu, dass die Platte klemmt, die Oberfläche leidet oder das Profil beim Aufschieben aufspringt. Zu viel Spiel lässt das Bauteil klappern und sieht unsauber aus.
Das Spiel deckt zugleich Fertigungstoleranzen der Platte und der Profile ab. Bei lackierten oder beschichteten Bauteilen sollten Sie die Schichtstärke beim Messen mit berücksichtigen.
Welche Abmessung und Wandstärke passt zu welcher Aufgabe?
Als Faustregel gilt: Kleine Profile mit geringer Schenkelhöhe dienen als Kantenschutz und Einfassung dünner Platten. Mittlere Querschnitte eignen sich als Abdeckung für Leitungen und als Führungen. Größere Querschnitte kommen zum Einsatz, wenn das Profil eine mittragende Funktion übernimmt. Tragende Anwendungen gehören grundsätzlich in eine fachliche Auslegung; aus Katalogmaßen allein lässt sich keine Belastbarkeit ableiten.
Die eigentliche Entscheidung ist weniger die Schenkelhöhe als die Wandstärke. Eine dünnere Wand reicht für reine Blendfunktionen, eine stärkere Wand für Führungen und mechanisch beanspruchte Stellen. Auch die Form spielt eine Rolle: Gleichschenklige Profile sind der Standard. Ungleichschenklige Ausführungen mit unterschiedlich hohen Schenkeln sind sinnvoll, wenn nur eine Kante sichtbar ist oder eine Seite tiefer einfassen soll.
Bei der Oberfläche haben Sie die Wahl zwischen blank, eloxiert und dunklen Ausführungen in schwarz oder anthrazit. Eloxal ist dabei keine Lackschicht, sondern eine elektrolytisch verstärkte Oxidschicht, die mit dem Metall verwachsen ist. Eine Pulverbeschichtung ist dagegen eine aufgetragene Farbschicht im jeweiligen RAL-Farbton.

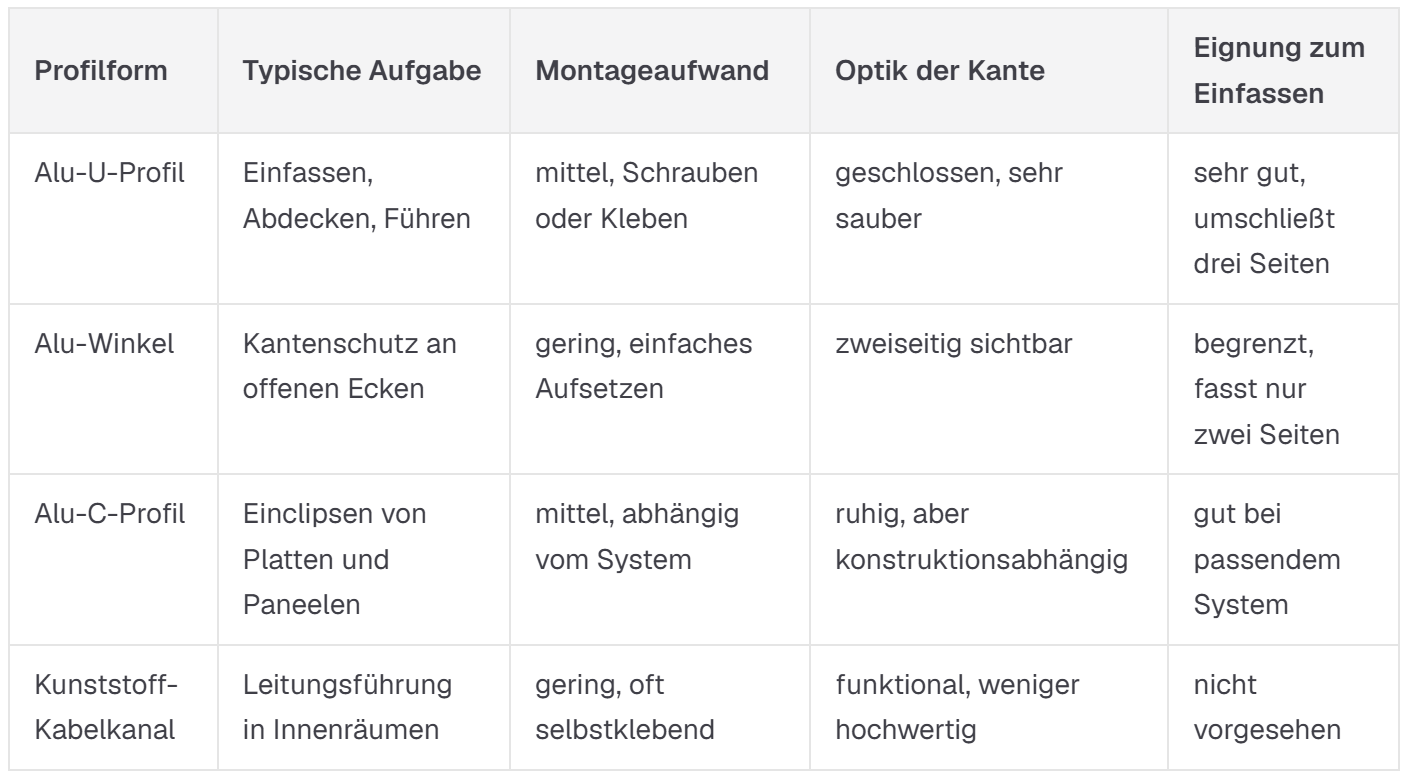

Neben dem U-Profil konkurrieren je nach Aufgabe weitere Profilformen. Der folgende Überblick ordnet die gängigen Varianten ein:
In der Einzelbetrachtung gewinnt der Alu-Winkel beim Montageaufwand an offenen Ecken, der Kunststoffkanal bei reinen Innenräumen ohne optische Ansprüche. Bei der Eignung zum Einfassen und bei der Optik der Kante führt das Alu-U-Profil, das damit auch die Gesamtwahl für saubere Einfassungen und Abdeckungen für sich entscheidet.
Wie befestigt man ein U-Profil, ohne dass es sich verzieht?
Die Montage entscheidet darüber, ob das Profil dauerhaft gerade und sauber sitzt. Diese Regeln haben sich bewährt:
- Vorbohren und senken: Bohren Sie Löcher vor und senken Sie die Schraubenköpfe, damit sie bündig abschließen und nichts einrastet.
- Schraubenabstand beachten: Zu enge Abstände bei dünner Wandstärke führen zu Wellen und Verzug. Verteilen Sie die Befestigungspunkte gleichmäßig.
- Metalle sauber trennen: Bei Feuchtigkeit droht Kontaktkorrosion zwischen Aluminium und Edelstahl, Kupfer oder Messing. Trennen Sie die Werkstoffe mit Unterlegscheiben oder Kunststoffzwischenlagen. Verzinkte Schrauben sind im Außenbereich nicht dauerhaft geeignet.
- Dehnung einplanen: Aluminium dehnt sich bei Wärme etwa doppelt so stark aus wie Stahl. Bei langen Profilen setzen Sie Langlöcher statt starrer Verschraubung ein, damit das Material arbeiten kann.
- Kleben als Alternative: Bei reiner Blendfunktion ohne mechanische Last ist eine Klebemontage ohne sichtbare Schrauben möglich.
Ein Hinweis zum Schluss: Aluminium ist elektrisch leitfähig. Arbeiten an spannungsführenden Leitungen gehören grundsätzlich in Fachhand. Als Abdeckung über eine ordnungsgemäß verlegte Leitung ist das Profil aber unproblematisch, solange die Leitung nicht eingeklemmt wird.
Woher bekommt man Alu-U-Profile in der passenden Länge?
Grundsätzlich gibt es drei Bezugswege: den Baumarkt mit festen Rastermaßen, den Metallhandel mit Stangenware und den Online-Zuschnitt nach Maß. Baumarktprofile passen selten exakt, Stangenware aus dem Handel muss vor Ort gesägt und transportiert werden. Beides kostet Zeit und erzeugt Verschnitt.
Der Zuschnitt nach Maß erspart Sägeschnitt, Verschnitt und Transport zugleich. Die U-Profile des Anbieters gibt es in großer Abmessungsvielfalt, auch in ungleichschenkliger Ausführung und in unterschiedlichen Oberflächen von blank bis anthrazit. Gerade bei Abdeckungen mit mehreren Teilstücken lohnt es sich, alle Längen fertig geliefert zu bekommen, statt auf der Baustelle jeden Schnitt selbst zu setzen und anschließend zu entgraten.
Fazit
Das lichte Innenmaß ist die entscheidende Größe beim Kauf eines Alu-U-Profils: Wer Außenmaß und Innenmaß verwechselt, riskiert Fehlkäufe und Verzögerungen am Bau. Mit der Formel Außenmaß minus doppelte Wandstärke plus 1 bis 2 Millimeter Spiel sitzt jedes Bauteil passgenau und ohne Verkanten.
Gleichzeitig sichern die Wahl der richtigen Wandstärke, ein sauberes Vorbohren sowie das Einplanen von Wärmedehnung und Materialtrennung eine langlebige Montage. Ob als Platteneinfassung, Schutzabdeckung oder Führungselement: Maßanfertigungen im Zuschnitt ersparen zeitaufwendiges Nachbearbeiten auf der Baustelle und garantieren ein sauberes, professionelles Endergebnis.
Häufige Fragen zu Alu-U-Profilen
Was bedeutet lichtes Innenmaß beim U-Profil?
Das lichte Innenmaß ist der Abstand zwischen den Innenseiten der beiden Schenkel. Es beschreibt den Raum, in den das Bauteil hineinpasst, und ist die eigentliche Bestellgröße beim Einfassen.
Welches U-Profil brauche ich für eine 8 mm Platte?
Ein Profil mit einem lichten Innenmaß von etwa 9 bis 10 Millimetern. Das Spiel von ein bis zwei Millimetern sorgt dafür, dass die Platte ohne Zwang sitzt und Fertigungstoleranzen ausgeglichen werden.
Was ist der Unterschied zwischen gleichschenkligen und ungleichschenkligen U-Profilen?
Bei ungleichschenkligen Profilen sind die beiden Schenkel unterschiedlich hoch. Das hilft, wenn nur eine Kante sichtbar sein soll oder eine Seite tiefer einfassen muss. Gleichschenklige Profile sind die Standardform für symmetrische Einfassungen.
Kann man ein Alu-U-Profil über eine Leitung setzen?
Ja, als Abdeckung auf Putz ist das üblich, etwa bei Aufputzleitungen oder Wallbox-Zuleitungen. Voraussetzung ist, dass die Leitung selbst fachgerecht verlegt ist und beim Aufsetzen nicht eingeklemmt wird. Das Verlegen der Leitung bleibt Aufgabe des Elektrofachbetriebs.
Gibt es Alu-U-Profile in schwarz oder anthrazit?
Ja, neben blank und eloxiert sind dunkle Oberflächen verbreitet, die gut zu modernen Installationen und dunklen Fenster- und Türelementen passen.
Wie sägt man ein U-Profil sauber ab?
Mit feiner Zahnung und fester Einspannung sägen, die Schnittkante anschließend entgraten.
Wie befestigt man ein U-Profil ohne sichtbare Schrauben?
Bei reiner Blendfunktion eignet sich eine Klebemontage mit geeignetem Klebstoff. Alternativ verschwinden die Befestigungspunkte hinter einer verdeckten Unterkonstruktion, sodass die Sichtseite des Profils geschlossen bleibt.
Verzieht sich ein U-Profil beim Verschrauben?
Bei zu dünner Wandstärke und zu engem Schraubenabstand kann das passieren. Wählen Sie die Wandstärke passend zur Aufgabe, verteilen Sie die Befestigungspunkte gleichmäßig und planen Sie bei langen Profilen Langlöcher für die Wärmedehnung ein.
